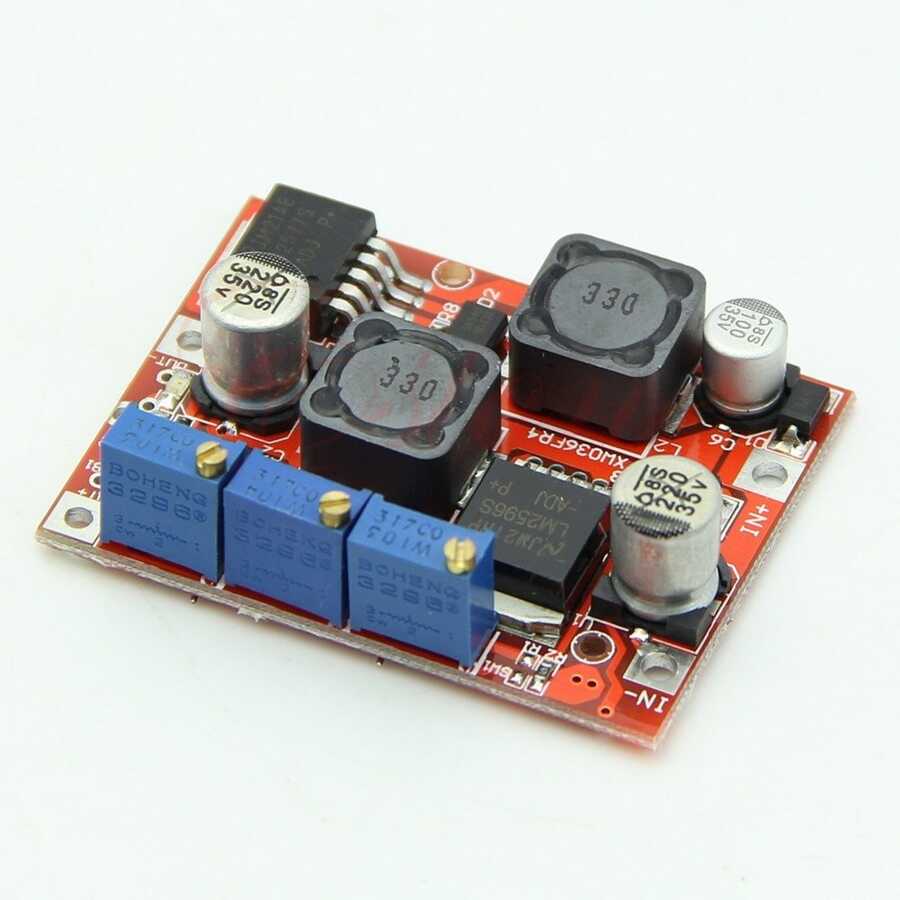

DC-DC Ayarlanabilir Voltaj Yükseltici-Düşürücü Regülatör Kartı - LM2577 + LM2596



Kartın giriş gerilimi 4V ile 35V arasında olup, çıkış gerilimi 1,25V ile 25V arasında ayarlanabilmektedir. Kart üzerinde 4A'e kadar akım akabilmektedir. ,



Kart üzerinde yer alan iki regülatörden biri voltaj düşürücü, diğeri ise voltaj yükselticidir. Giriş gerilimi uygulandıktan sonra kart üzerindeki trimpot ile çıkış gerilimi ayarlanmaktadır. Eğer çıkış gerilimi girişten düşük olsun isteniyorsa voltaj düşürücü regülatör otomatik olarak devreye girmektedir. Çıkış gerilimi, girişte yüksek olsun isteniyorsa da voltaj yükseltici regülatör otomatik olarak devreye girmektedir. Bununla beraber kart üzerinde iki adet daha trimpot yer almaktadır. Bunlardan biri çıkış akımını sınırlandırmada kullanılan trimpottur. Diğeri ise 'revolving light curren' trimpotudur. DC-DC voltaj regöletörü olarak kullanılmasının yanında ayrıca led driver ve solar regülatör olarak kullanılabilmektedir.
