4-25V Ayarlanabilir Voltaj Regülatör Kartı

Ürün Kodu : 18330
Barkod : Marka :
İstek Listesine Ekle
169,05 TL + KDV
387,77 TL + KDV
Stokta Yok Stoklara düşünce haber ver
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0)
  • Teslimat Koşulları
  • Tavsiye Et
  • Bu küçük boyutlardaki voltaj regülatörü kartı düşük voltaj değerlerini yükseltmek için kullanılan bir karttır. 1.5V- 16V arası giriş voltajını, 4V-25V arası ayarlanabilir bir çıkış voltajına yükseltir.
    Bu tip kartlara DC-DC dönüştürücü(converter) veya anahtarlamalı güç kaynağı(switched-mode power supply) da denir. 2A'e kadar akım çıkışı sağlayan bu kart bir çok projede kullanılabilir.
    * Kartın sağlıklı çalışabilmesi için giriş voltajı çıkış voltajından daima düşük olmalıdır.
    Düşük voltaj değerlerine sahip bataryalar kullanırken veya sürekli olarak sabit bir voltaj çıkışına ihtiyaç duyduğunuz projelerde kullanabilirisiniz.

    Bazı örnek uygulamalar :
    • Düşük voltajlı aküden 5 V'luk sistemlerin çalıştırılması
    • Düşük voltajlı (örn. 3.3 V) sistemlerde 5 V'luk (örn: sensör ) modüllerin çalıştırılması.
    • Değişkenlik gösterebilecek güç kaynaklarından düzenli bir çıkış elde edilmesi
    Özellikleri :
    • Giriş voltajı : 1.5V-16V
    • Çıkış Voltajı : 4V-25V
    • Anahtarlama Frekansı : 750 kHz
    • 2A'e kadar akım çıkışı
    • Yüksek sıcaklık ve akım koruması

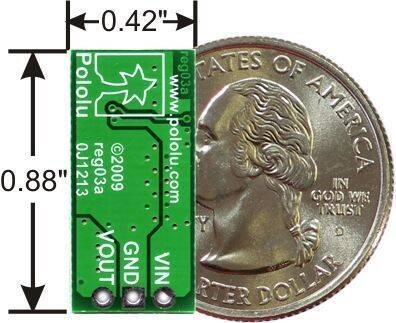

    • Boyutları :  10.7 x 22.4 x 5.8 mm
    • Ağırığı : 1.6 g
    Kartın Pin Bağlantıları :
    Bu kartın giriş voltajı pini(Vin), toprak (GND) ve çıkış voltajı pini(Vout) olmak üzere 3 adet pini vardır. Standart pin diziliminde olduğundan breadboard ve delikli pertinakslara uyumludur.
    Çıkış Voltajının Ayarlanması :
    Çıkış voltajı kart üzerindeki potansiyometre yardımıyla yapılabilir. Potansiyometreyi saat yönünde çevirmek çıkış voltajını arttıracaktır. Bir multimetre ile ölçüm yaparak istediğiniz voltaj değerini elde edebilirsiniz. Ancak ölçüm yaparken tornavida bunu etkileyebileceğinden tornavidayı devreden ayırdıktan sonra ölçümü gerçekleştiriniz.
     Kartın sağlıklı çalışabilmesi için çıkış gerilimi en fazla giriş geriliminin 2 katı olarak ayarlanmalıdır.
