Voltaj Düşürücü Regülatör Kartı D15V70F5S3

Ürün Kodu : ACQYZ457
Barkod : Marka :
İstek Listesine Ekle
983,23 TL + KDV
Stokta Yok Stoklara düşünce haber ver
Paylaş:
Kampanya
  • Ürün Özellikleri
  • Yorumlar (0)
  • Teslimat Koşulları
  • Tavsiye Et
  • D15V70F5S3 voltaj düşürücü kartı 4.5V-25V arasındaki giriş voltajını 3.3V-5V arasında ayarlanabilir bir çıkış voltajına regüle edebilen bir regülatör kartıdır. Profesyonel projelerde kullanılabilen bu kart sürekli olarak 7A akım çıkışı verebilir.
    Çıkış gerilimi varsayılan olarak 5V olup, 3.3V'a da ayarlanabilir.
    Ters voltaj koruması, kısa devre koruması ve yüksek ısılarda termal koruması vardır.
    Özellikleri :
    • Giriş Voltajı : 4.5V-24V
    • Sürekli olarak verebileceği çıkış akımı : 7A
    • Çıkış Gerilimi : Ayarlanabilir 5V-3.3V
    • Anahtarlama Frekansı : 700 kHz
    • Kartın boşta çektiği akım : 45 mA (EN=0 V iken 300uA)
    • Yüksek sıcaklık ve akım koruması
    • Kartın Boyutları : 48 × 15 × 8 mm
    • Ağırılığı : 6 g

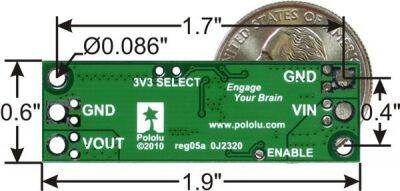

    • Kart Pin Bağlantıları :
    3.3V Select, Enable (ENABLE), Giriş Voltajı (VIN), Toprak (GND) ve Çıkış Voltajı (VOUT) olmak üzere 5 pini bulunmaktadır.
    Enable pinine 0.3V ve altı bir voltaj verildiğinde kart kendini kapatacaktır ve bu durumda 300 uA akım çekecektir. 2V ve üzeri bir voltaj uygulandığında ise kart aktif hale gelecektir. Enable pini ile Vin arasında 100kΩ'luk bir pull-up direnci mevcuttur. Enable ve Vin birbirene bağlanır veya Enable pini boşta bırakılırsa kart sürekli olarak çalışacaktır.
    Giriş voltajı 4.5V-24V arasında olmalıdır. 24V üzerinde bir voltaj uyguladığınızda kart kendini kapatabilir.
    3.3V select pini kartın çıkış voltajını 3.3V-5V arasında çıkış voltajını ayarlamak için kullanılan pindir. Eğer 3.3V ve yanındaki pin kısa devre konumundaysa kartın çıkış voltajı 3.3V, eğer boşta olursa çıkış 5V olacaktır. Kart çalışırken 3.3V moduna almak kartı kilitlebilir. Bu durumda voltajı kesip yeniden çalıştırmanızı öneririz.
    Çıkış Akımı :
    Devrenin yüksek akım koruması 16A'e kadar ayarlanmıştır. Bununla birlikte yüksek sıcaklık korumaları akım bu seviyeye gelmeden de devreyi kapatabilir.
    Normal çalışma esnasında bu kart yüksek sıcaklığa ulaşabilir. Kart çalışırken karta dokunacaksanız dikkatli olunuz. İsteğe bağlı olarak bir fan veya soğutucu ile kullanılabilir.
