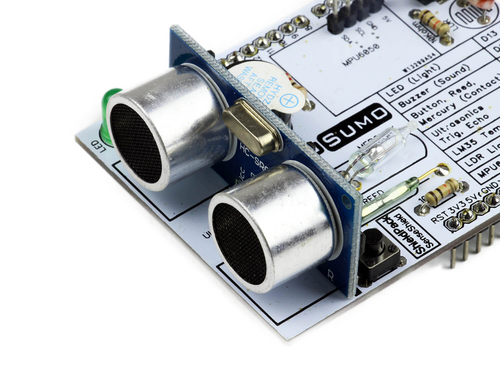

Ultrasonik Mesafe Sensör Shield ile bir çok projenizde harikalar yaratabilirsiniz.
Arduino Uno ile uyumludur. Doğrudan Arduino Uno üzerine takabilirsiniz.
Arduino uno Kartı ile uyumlu mesafe ölçüm uygulamaları için idealdir.
Kart üzerinde MPU İvme Sensörü pinleri harici olarak bulunmaktadır. Ayrıca ortam sıcaklığı, ışık hassasiyeti ölçümü gibi uygulamalar için LM 35 Sıcaklık Sensörü ve LDR Işık Şiddeti Ölçüm Sensörü de bulunmaktadır. Kart üzerinde dahili olarak 1 adet kullanıcı butonu vardır.
Kart üzerindeki pin karşılıklarını aşağıdaki tablodan inceleyebilirsiniz.
Pin Tablosu
| Led |
D13 |
| Buzzer |
D12 |
| Buton |
D9 |
| Ultrasonik Sen. Trig |
D10 |
| Ultrasonik Sen. Trig |
D11 |
| LM35 |
A1 |
| LDR |
A2 |
| MPU SDA |
A4 |
| MPU SCL |
A5 |
Bu kartın yanında ek olarak MPU6050 İvme Sensörünü de satın alabilirsiniz.
