Ayarlanabilir Yükseltici Regülatör  - 4-25V - Pololu - # 799

Ayarlanabilir yükseltici Regülatör - Boost Regulator düşük voltajdan yüksek voltaj elde etmek için kullanılır. Örneğin 5V besleme gerilimi varken 12V ihtyacı varsa bu devre ile elde edilebilir. Burada dikkat edilmesi gereken konu ihtiyaç olan akım.

Yükselticinin maksimum giriş akımı 2 amper civarıdır, birde tabi ki verimlilik devreye girer. örnek olarak 5V beslemeden 12V elde ederken giriş maksimum 10W civarı olabilir. Verimlilik %80 - %90 arasıdır, emniyette olmak için %80 alırsak çıkışımız 8W olacaktır. Dolayısı ile çıkış akımı en fazla 8W/12V= 0,67A olabilir. Bir başka kullanım alanı da ürünün giriş Voltajı 1,5V - 16V olduğundan, pilli cihazlar için. 2 Adet 1,5V pil (3V) ile 5V mikroişlemcili devre beslemesi yapılabilir.

Pololu799 Ayarlanabilir Yükseltici Regülatör  - 4-25V - Özellikleri

• Çalışma giriş voltajı: 1,5V - 16V
• Çıkış Voltajı: ayarlanabilir 4V - 24V
• Anahtarlama frekansı: 750KHz
• Giriş Maks Akımı: 2A
• Verimlilik: %80-%90 (girişi 2 katına çıkarıp 100mA-500mA çıkış akımında)

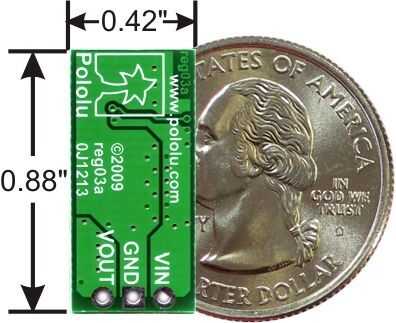

• Boyutlar: 10,7mm X 22,4mm X 5,8mm
• Ağırlık: 1,6g

Kullanım alanları:

• 3,3V devrede 5V ihtiyacı için,
• Düşük voltajlı Pilli devrede 3,3V veya 5V besleme için,
• Pilli devrelerde sabit voltaj sağlamak için,
• Seri bağlanmış LED'leri sürmek için kullanılabilir.
